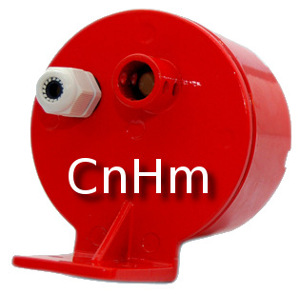

Датчик ИПЦ-CnHm - горючих газов для Дозор-С-Ц (Код: 0040)

Производитель: Дозор-С
Цена: 2730.0 грн
Количество:

Описание

Измерительный преобразователь цифровой (ИПЦ) CnHm на горючие газы и пары горючих жидкостей предназначен для определения наличия метана, пропана, бутана, паров спирта, растворителей, паров нефтепродуктов, эфиров в воздухе.

Датчик ИПЦ CnHm используется совместно с цифровыми газоанализаторами "Дозор-С-Ц". Связь между БПС и ИПЦ осуществляется по протоколу MODBUS RTU (физический интерфейс - RS-485).

Цифровые измерительные преобразователи сжиженных углеводородных газов подключаются к БПС, а также соединяются между собой последовательно в линию, не превышающую по мощности 4,3 Ватт. Мощность одного датчика составляет 0,71 Ватт, т.е. в одну линию связи можно подключить не более 6 датчиков CnHm.

Измерительные преобразователи выполнены с видами взрывозащиты "Искробезопасная электрическая цепь", "Взрывонепроницаемая оболочка", соответствуют требованиям ГОСТ 22782.0, ГОСТ 22782.5, ГОСТ 22782.6 и могут применяться во взрывоопасных зонах согласно гл. 4 НПАОП 40.1-1.32-01 "Правила устройства электроустановок. Электрооборудование специальных установок" и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Принцип работы датчика ИПЦ CnHm

Для измерения концентрации горючих газов и паров применяются взрывозащищенные ИПЦ с термокаталитическими чувствительными элементами.

Чувствительный элемент (датчик ТХМ-2,8-1) содержит в себе измерительный и компенсационный элементы, помещенные во взрывонепроницаемую оболочку и представляющие собой спирали из платинового микропровода, закрепленного на держателях. Измерительный элемент дополнительно покрыт каталитическим составом.

Количественное содержание горючего вещества в воздухе определяется путем беспламенного сжигания этого вещества на поверхности каталитически активного измерительного элемента. Тепло, выделившееся при сгорании вещества, повышает температуру измерительного элемента. Пропорционально температуре изменяется сопротивление измерительного элемента, включенного в плечо измерительного моста. В другое плечо моста включен сравнительный элемент, одинаковый по конструкции с измерительным, но не обладающий каталитическими свойствами.

Наличие горючего вещества в воздухе вызывает разный нагрев рабочего и сравнительного элементов, что приводит к неодинаковому изменению сопротивлений этих элементов и нарушению баланса мостовой схемы. Сигнал из мостовой схемы поступает на обработку в
микропроцессор.

В документации цифровой датчик горючих газов CnHm обозначается так: АГАТ.468243.090.

Установка датчика горючих газов ИПЦ

Датчики горючих газов CnHm для газоанализаторов Дозор-С-Ц устанавливаются в таких местах, в где они не подвергаются влиянию нагретых или охлажденных поверхностей и струи приточного воздуха возле возможных источников утечки газа:

  • для контроля утечек газов, имеющих плотность меньшую, чем плотность воздуха (метан), на расстоянии 0,5 м ниже верхнего горизонтального перекрытия;
  • для контроля утечек газов, имеющих плотность большую, чем плотность воздуха (пропан, бутан и др.), на расстоянии не более 0,5 м над наинизшей точкой горизонтального перекрытия.
