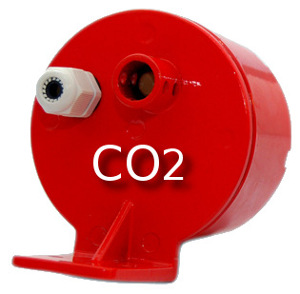

Датчик углекислого газа ИПЦ-CO2 для Дозор-С-Ц (Код: 0080)

Производитель: Дозор-С
Цена: 10320.0 грн
Количество:

Описание

Измерительный преобразователь цифровой (ИПЦ) CO2 - датчик углекислого газа предназначен для определения наличия диоксида углерода в воздухе.

Датчик ИПЦ-CO2 используется совместно с цифровыми газоанализаторами "Дозор-С-Ц". Связь между БПС и ИПЦ осуществляется по протоколу MODBUS RTU (физический интерфейс - RS-485).

Цифровые измерительные преобразователи угарного газа подключаются к БПС, а также соединяются между собой последовательно в линию, не превышающую по мощности 4,3 Ватт. Мощность одного датчика диоксида углерода составляет 0,71 Ватт, т.е. в одну линию связи можно подключить не более 6 датчиков CO2.

Измерительные преобразователи выполнены с видами взрывозащиты "Искробезопасная электрическая цепь", "Взрывонепроницаемая оболочка", соответствуют требованиям ГОСТ 22782.0, ГОСТ 22782.5, ГОСТ 22782.6 и могут применяться во взрывоопасных зонах согласно гл. 4 НПАОП 40.1-1.32-01 "Правила устройства электроустановок. Электрооборудование специальных установок" и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

В документации цифровой датчик окиси углерода обозначается так: АГАТ.468243.092.

Принцип работы датчика ИПЦ CO2

Для измерения концентрации углекислого газа применяются взрывозащищенные ИПЦ со встроенной оптической системой анализа.

Инфракрасное излучение светодиода проходит через измерительную газовую кювету измерительного преобразователя, разделяется на два потока оптической системой и попадает на два фотоприемника. Исследуемый воздух, находящийся в кювете, поглощает излучение рабочей длины волны и не влияет на излучение опорной длины волны. Амплитуда рабочего сигнала фотоприемника изменяется при изменении концентрации диоксида углерода (метана) в исследуемом газе. Микропроцессор производит вычисление амплитуд рабочего и опорного импульсов, их математическую обработку и вычисление концентрации измеряемого газа.

Установка датчика диоксида углерода

Датчики углекислого газа или диоксида углерода для газоанализаторов Дозор-С-Ц устанавливаются в таких местах, в где они не подвергаются влиянию нагретых или охлажденных поверхностей и струи приточного воздуха возле возможных источников утечки газа:

  • для контроля утечек CO2, имеющего плотность большую, чем плотность воздуха, не более 0,5 м над самой низкой точкой горизонтального перекрытия.

Не рекомендуется устанавливать измерительные преобразователи вблизи источников выделения пыли, кислотных и щелочных газов, паров, аэрозолей и органических растворителей.
