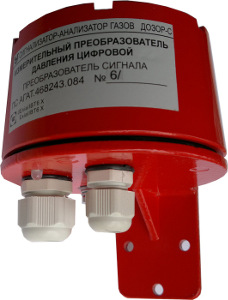

Измерительный преобразователь давления цифровой (ИПДц) предназначен для преобразования сигнала, поступающего от датчика давления в цифровой вид и передачи его на БПС.
Преобразователь ИПДц используется совместно с цифровыми газоанализаторами "Дозор-С-Ц" и датчиками давления. Связь между БПС и ИПЦ осуществляется по протоколу MODBUS RTU (физический интерфейс - RS-485).
Цифровые измерительные преобразователи давления подключаются к БПС, а также соединяются между собой последовательно в линию, не превышающую по мощности 4,3 Ватт. Мощность одного датчика аммиака составляет 0,43 Ватт, т.е. в одну линию связи можно подключить не более 10 преобразователей давления.
Измерительные преобразователи выполнены с видами взрывозащиты "Искробезопасная электрическая цепь", "Взрывонепроницаемая оболочка", соответствуют требованиям ГОСТ 22782.0, ГОСТ 22782.5, ГОСТ 22782.6 и могут применяться во взрывоопасных зонах согласно гл. 4 НПАОП 40.1-1.32-01 "Правила устройства электроустановок. Электрооборудование специальных установок" и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
В документации измерительный преобразователь давления обозначается так: АГАТ.468243.084.
Принцип работы измерительного преобразователя давления
Принцип действия ИПДц основан на изменении напряжения или токового сигнала в зависимости от давления, воздействующего на датчик.
