Застосування модуля комунікаційного універсального - МКУ
Модуль комунікаційний універсальний (МКУ) застосовується для прийому, обробки, зберігання та передачі даних від первинних джерел інформації – датчиків, газоаналізаторів, сповіщувачів, об'єднаних у єдину систему раннього виявлення надзвичайних ситуацій. Також МКУ може керувати виконавчими пристроями у складі програмно-технічних комплексів.
Залежно від інтерфейсу джерел первинної інформації та виконавчих пристроїв підключення до них МКУ може здійснюватися як безпосередньо, так і за допомогою модулів розширення.
У документації модуль комунікаційний позначається так: ОЗНС.421417.001.
Комплектність комунікаційного модуля
| Найменування | Позначення | Кіл., шт. | Розміри, мм |
| Модуль центрального процесора МЦП | ОЗНС.421417.011 | 1 | 105х72х25 |
| Модуль інтерфейсу RS-485 МІ-485 | ОЗНС.421417.016 | 1 | 105х72х20 |
| Модуль мовних повідомлень ММП | ОЗНС.421417.017 | 1 | 105х72х20 |
| Пристрій модемний універсальний ПМУ | ОЗНС.421417.012 | 1 | 255х121х25 |
| Модуль живлення МЖ-3612 | ОЗНС.421417.006 | 1 | 107х90х66 |
| Крос-плата | ОЗНС.421417.015 | 1 | 281х111х40 |
Пристрій та робота МКУ

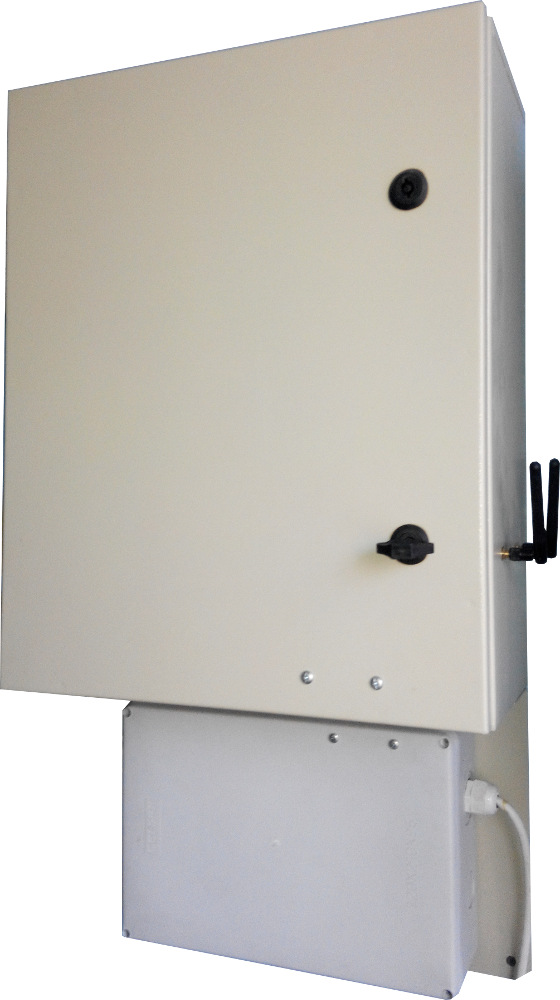

Виріб є комплектом пристроїв, які монтуються в металевій шафі керування спільно з іншими складовими частинами виробника "ОЗОН-С".
МКУ може виконувати такі функції:
- контроль працездатності джерел первинної інформації;
- прийом даних від джерел первинної інформації;
- обробка прийнятих даних;
- зберігання даних в незалежній пам'яті;
- передача збережених даних на АРМ різних рівнів;
- передача сповіщень відповідним респондентам інформування у разі виходу контрольованих параметрів за встановлені межі або відмови джерел первинної інформації;
- управління виконавчими пристроями та віддаленими блоками оповіщення (БОУ).
МКУ додатково (при підключеному до нього блоці оповіщення: БОУ-11, БОУ-13, БОУ-15, БОУ-17) може здійснювати:< /p>
- включення трансляції заздалегідь записаних у БОУ мовних сповіщень у разі виходу контрольованих параметрів за встановлені межі;
- прийом команд від АРМ на трансляцію заздалегідь записаних у БОУ мовних повідомлень;
- ретрансляцію отриманих від АРМ мовних сповіщень за допомогою БОУ;
- ретрансляцію отриманих від пристрою ручного управління оповіщенням (ПРКО) мовних повідомлень.
Модуль центрального процесора (МЦП) здійснює управління всіма вузлами виробу, прийом, обробку та зберігання даних в енергонезалежній пам'яті, діагностику вузлів виробу та модулів розширення, підключених до периферійних шин.
Пристрій модемний універсальний (ПМУ) здійснює організацію каналів зв'язку виробу з АРМ, віддаленими БОУ та проводовими та мобільними телефонами респондентів інформування.
Зв'язок здійснюється шляхом передачі/приймання цифрових сигналів, а також трансляції мовних повідомлень.
На час передачі або прийому інформації телефонні апарати, підключені до ланцюгів ТЕЛЕФОН, відключаються.
Модуль мовних повідомлень (ММП) здійснює зберігання в незалежній пам'яті мовних фраз та їх відтворення залежно від ситуації в заданій послідовності. Одні й ті ж фрази можуть використовуватися в різних мовних повідомленнях.
Модуль інтерфейсу RS-485 (МІ-485) здійснює зв'язок центрального процесора з модулями розширення, підключеними до периферійних шин. Живлення здійснюється від виробу по периферійній шині напругою 12 В.
Модуль живлення (МЖ-3612) забезпечує живлення всіх вузлів виробу та модулів розширення, контролює вхідні та вихідні напруги живлення, здійснює заряд та діагностику акумуляторних батарей.
Крос-плата призначена для забезпечення з'єднань як між складовими частинами виробу, так і зовнішніми пристроями.
