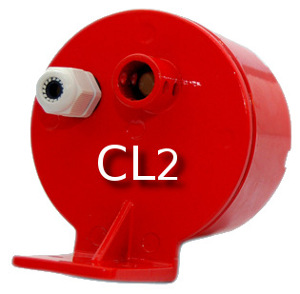

Измерительный преобразователь цифровой (ИПЦ) Cl2 на хлор предназначен для определения наличия хлора в воздухе.
Датчик ИПЦ Cl2 используется совместно с цифровыми газоанализаторами "Дозор-С-Ц". Связь между БПС и ИПЦ осуществляется по протоколу MODBUS RTU (физический интерфейс - RS-485).
Цифровые измерительные преобразователи хлора подключаются к БПС, а также соединяются между собой последовательно в линию, не превышающую по мощности 4,3 Ватт. Мощность одного датчика хлора составляет 0,3 Ватт, т.е. в одну линию связи можно подключить не более 14 датчиков Cl2.
Измерительные преобразователи выполнены с видами взрывозащиты "Искробезопасная электрическая цепь", "Взрывонепроницаемая оболочка", соответствуют требованиям ГОСТ 22782.0, ГОСТ 22782.5, ГОСТ 22782.6 и могут применяться во взрывоопасных зонах согласно гл. 4 НПАОП 40.1-1.32-01 "Правила устройства электроустановок. Электрооборудование специальных установок" и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
В документации цифровой датчик хлора обозначается так: АГАТ.468243.093.
Принцип работы датчика ИПЦ Cl2
Для измерения концентрации хлора применяются взрывозащищенные ИПЦ с двух или трехэлектродной электрохимической ячейкой.
Электрохимическая ячейка преобразует содержащийся в воздухе компонент и вырабатывает электрический сигнал. Сила тока, генерируемая измерительным преобразователем, прямо пропорциональна концентрации компонента в воздухе. Измерительный преобразователь эксплуатируется при подаче анализируемого воздуха в диффузионном режиме или побудителем расхода газа.
Установка датчика хлора ИПЦ
Датчики хлора для газоанализаторов Дозор-С-Ц устанавливаются в таких местах, в где они не подвергаются влиянию нагретых или охлажденных поверхностей и струи приточного воздуха возле возможных источников утечки газа:
- для контроля утечек хлора, имеющего плотность большую, чем плотность воздуха, не более 0,5 м над наинизшей точкой горизонтального перекрытия.
Поддержка датчиков: газа, температуры, уровня, давления
Количество линий связи: 1
Количество датчиков на 1 линию: до 14
Степень защиты: IP54
Взрывозащита: Есть
