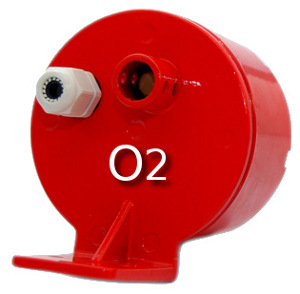

Измерительный преобразователь цифровой (ИПЦ) O2 на кислород предназначен для определения наличия кислорода в воздухе.
Датчик ИПЦ-O2 используется совместно с цифровыми газоанализаторами "Дозор-С-Ц". Связь между БПС и ИПЦ осуществляется по протоколу MODBUS RTU (физический интерфейс - RS-485).
Цифровые измерительные преобразователи на кислород подключаются к БПС, а также соединяются между собой последовательно в линию, не превышающую по мощности 4,3 Ватт. Мощность одного датчика кислорода составляет 0,3 Ватт, т.е. в одну линию связи можно подключить не более 14 датчиков O2.
Измерительные преобразователи выполнены с видами взрывозащиты "Искробезопасная электрическая цепь", "Взрывонепроницаемая оболочка", соответствуют требованиям ГОСТ 22782.0, ГОСТ 22782.5, ГОСТ 22782.6 и могут применяться во взрывоопасных зонах согласно гл. 4 НПАОП 40.1-1.32-01 "Правила устройства электроустановок. Электрооборудование специальных установок" и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
В документации цифровой датчик кислорода к газоанализаторам Дозор-С-Ц обозначается так: АГАТ.468243.098.
Пределы допускаемой дополнительной погрешности при измерении концентрации кислорода вызванной изменением температуры окружающей среды в пределах рабочих условий эксплуатации: +-0,4 от предела допускаемой основной погрешности на каждые 10 °С.
Принцип работы датчика ИПЦ O2
Для измерения концентрации кислорода применяются взрывозащищенные ИПЦ с двух или трехэлектродной электрохимической ячейкой.
Электрохимическая ячейка преобразует содержащийся в воздухе компонент и вырабатывает электрический сигнал. Сила тока, генерируемая измерительным преобразователем, прямо пропорциональна концентрации компонента в воздухе. Измерительный преобразователь эксплуатируется при подаче анализируемого воздуха в диффузионном режиме или побудителем расхода газа.
Установка датчика кислорода ИПЦ
Измерительные преобразователи кислорода устанавливаются на расстоянии 150-180 см. над уровнем пола или рабочей площадки там, где пребывание рабочего персонала вероятно и продолжительно во время рабочей смены.
Технические характеристики датчика кислорода Дозор-ИПЦ-O2
Мощность датчика, Ватт | 0,3 |
Количество датчиков в 1-ой линии связи, шт | 14 |
Тип чувствительного элемента датчика - O2 |
электрохимический |
Диапазон рабочих температур: - ИПЦ-O2, 0C |
от -40 до +50 |
Габаритные размеры, мм | 100 х 100 х 110 |
Масса, кг | 0,4 |
