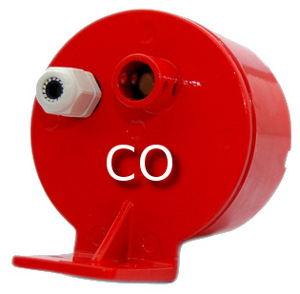

Датчик угарного газа ИПЦ-CO для Дозор-С-Ц (Код: 0044)

Измерительный преобразователь цифровой (ИПЦ) CO на угарный газ предназначен для определения наличия оксида углерода в воздухе.

Датчик ИПЦ-CO используется совместно с цифровыми газоанализаторами "Дозор-С-Ц". Связь между БПС и ИПЦ осуществляется по протоколу MODBUS RTU (физический интерфейс - RS-485).

Цифровые измерительные преобразователи угарного газа подключаются к БПС, а также соединяются между собой последовательно в линию, не превышающую по мощности 4,3 Ватт. Мощность одного датчика оксида углерода составляет 0,3 Ватт, т.е. в одну линию связи можно подключить не более 14 датчиков CO.

Измерительные преобразователи выполнены с видами взрывозащиты "Искробезопасная электрическая цепь", "Взрывонепроницаемая оболочка", соответствуют требованиям ГОСТ 22782.0, ГОСТ 22782.5, ГОСТ 22782.6 и могут применяться во взрывоопасных зонах согласно гл. 4 НПАОП 40.1-1.32-01 "Правила устройства электроустановок. Электрооборудование специальных установок" и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

В документации цифровой датчик окиси углерода обозначается так: АГАТ.468243.091.

Принцип работы датчика ИПЦ CO

Для измерения концентрации угарного газа применяются взрывозащищенные ИПЦ с двух или трехэлектродной электрохимической ячейкой.

Электрохимическая ячейка преобразует содержащийся в воздухе компонент и вырабатывает электрический сигнал. Сила тока, генерируемая измерительным преобразователем, прямо пропорциональна концентрации компонента в воздухе. Измерительный преобразователь эксплуатируется при подаче анализируемого воздуха в диффузионном режиме или побудителем расхода газа.

Установка датчика оксида углерода ИПЦ

Измерительные преобразователи оксида углерода устанавливаются на расстоянии 150-180 см. над уровнем пола или рабочей площадки в местах, где вероятно продолжительное пребывание рабочего персонала во время рабочей смены.
