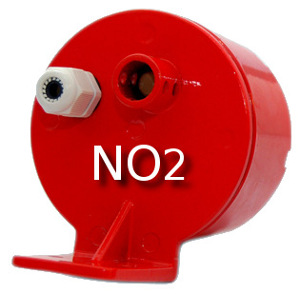

Датчик диоксида азота ИПЦ-NO2 для Дозор-С-Ц (Код товара: 0045)

Измерительный преобразователь цифровой (ИПЦ) NO2 на диоксид азота предназначен для определения наличия диоксида азота в воздухе.

Датчик ИПЦ NO2 используется совместно с цифровыми газоанализаторами "Дозор-С-Ц". Связь между БПС и ИПЦ осуществляется по протоколу MODBUS RTU (физический интерфейс - RS-485).

Цифровые измерительные преобразователи диоксида азота подключаются к БПС, а также соединяются между собой последовательно в линию, не превышающую по мощности 4,3 Ватт. Мощность одного датчика диоксид азотаа составляет 0,3 Ватт, т.е. в одну линию связи можно подключить не более 14 датчиков NO2.

Измерительные преобразователи выполнены с видами взрывозащиты "Искробезопасная электрическая цепь", "Взрывонепроницаемая оболочка", соответствуют требованиям ГОСТ 22782.0, ГОСТ 22782.5, ГОСТ 22782.6 и могут применяться во взрывоопасных зонах согласно гл. 4 НПАОП 40.1-1.32-01 "Правила устройства электроустановок. Электрооборудование специальных установок" и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

В документации цифровой датчик диоксида азота обозначается так: АГАТ.468243.097.

Принцип работы датчика ИПЦ-NO2

Для измерения концентрации диоксида азота применяются взрывозащищенные ИПЦ с двух или трехэлектродной электрохимической ячейкой.

Электрохимическая ячейка преобразует содержащийся в воздухе компонент и вырабатывает электрический сигнал. Сила тока, генерируемая измерительным преобразователем, прямо пропорциональна концентрации компонента в воздухе. Измерительный преобразователь эксплуатируется при подаче анализируемого воздуха в диффузионном режиме или побудителем расхода газа.

Установка датчика диоксида азота

Датчики диоксида азота для газоанализаторов Дозор-С-Ц устанавливаются в таких местах, в где они не подвергаются влиянию нагретых или охлажденных поверхностей и струи приточного воздуха возле возможных источников утечки газа:

• для контроля утечек диоксида азота, имеющего плотность большую, чем плотность воздуха, не более 0,5 м над самой низкой точкой горизонтального перекрытия.
