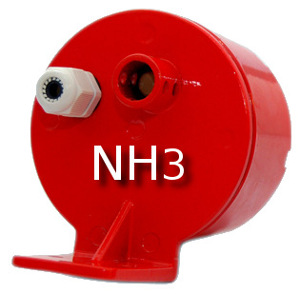

Измерительный преобразователь цифровой (ИПЦ) NH3 на аммиак предназначен для определения наличия аммиака в воздухе.
Датчик ИПЦ NH3 используется совместно с цифровыми газоанализаторами "Дозор-С-Ц". Связь между БПС и ИПЦ осуществляется по протоколу MODBUS RTU (физический интерфейс - RS-485).
Цифровые измерительные преобразователи аммиака подключаются к БПС, а также соединяются между собой последовательно в линию, не превышающую по мощности 4,3 Ватт. Мощность одного датчика аммиака составляет 0,3 Ватт, т.е. в одну линию связи можно подключить не более 14 датчиков NH3.
Измерительные преобразователи выполнены с видами взрывозащиты "Искробезопасная электрическая цепь", "Взрывонепроницаемая оболочка", соответствуют требованиям ГОСТ 22782.0, ГОСТ 22782.5, ГОСТ 22782.6 и могут применяться во взрывоопасных зонах согласно гл. 4 НПАОП 40.1-1.32-01 "Правила устройства электроустановок. Электрооборудование специальных установок" и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
В документации цифровой датчик аммиака обозначается так: АГАТ.468243.095.
Принцип работы датчика ИПЦ NH3
Для измерения концентрации аммиака применяются взрывозащищенные ИПЦ с двух или трехэлектродной электрохимической ячейкой.
Электрохимическая ячейка преобразует содержащийся в воздухе компонент и вырабатывает электрический сигнал. Сила тока, генерируемая измерительным преобразователем, прямо пропорциональна концентрации компонента в воздухе. Измерительный преобразователь эксплуатируется при подаче анализируемого воздуха в диффузионном режиме или побудителем расхода газа.
Установка датчика аммиака ИПЦ
Датчики аммиака для газоанализаторов Дозор-С-Ц устанавливаются в таких местах, в где они не подвергаются влиянию нагретых или охлажденных поверхностей и струи приточного воздуха возле возможных источников утечки газа:
- для контроля утечек аммиака, имеющего плотность меньшую, чем плотность воздуха, на расстоянии 0,5 м ниже верхнего горизонтального перекрытия.
Поддержка датчиков: газа, температуры, уровня, давления
Количество линий связи: 1
Количество датчиков на 1 линию: до 14
Степень защиты: IP54
Взрывозащита: Есть
