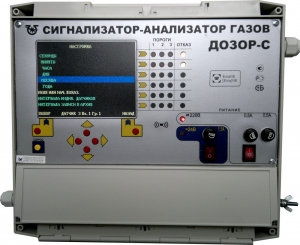

Многоканальный сигнализатор-анализатор "Дозор-С-Ц" на 3 линии предназначен для:
К одной линии связи цифрового сигнализатора могут подключаться:
Датчики к газоанализаторам Дозор-С-Ц
В документации цифровой многоканальный сигнализатор-анализатор "Дозор-С-Ц" обозначается так: АГАТ.468244.018.
Связь между БПС и ИПЦ осуществляется по протоколу MODBUS RTU (физический интерфейс - RS-485).
БПС сигнализаторов с входными искробезопасными электрическими цепями уровня "ia" ("ib"), соответствуют требованиям ГОСТ 22782.5 и предназначены для установки вне взрывоопасных зон.
Сигнализатор обеспечивает автоматическую выдачу сигнала "ОТКАЗ" в случае обрыва линии связи БПС – ИПЦ.
Значение концентрации горючих газов и паров отображается в процентах НКПР (% об.); аммиака, диоксида азота, диоксида серы, оксида азота, оксида углерода, сероводорода, хлора, ФРЕОНа – в мг/м3 ; диоксида углерода, метана, кислорода – значение объемной доли в % об. Цена единицы наименьшего разряда – соответственно 0,1 % НКПР (0,01 % об.), 0,1 мг/м3 и 0,1 % об.
Максимальное расстояние от БПС до ИПЦ определяется длиной кабеля или проводов с сопротивлением каждой жилы кабеля или провода не более:

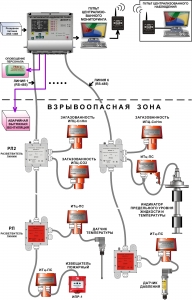

Датчики подключаются к газоанализатору с помощью разветвителей цифровой линии РЛ1, РЛ2, РЛ (см. схему подключений).
Также к многоканальному сигнализатору Дозор можно подключить ручные извещатели типа ИПР-1 с помощью РВ-5 – расширителя аналогового входа. На один расширитель РВ-5 возможно подключить до 5 ручных извещателей.
Цена сигнализатора "Дозор-С-Ц", а также его качество являются одними из конкурентноспособных в Украине.
Купить многоканальный сигнализатор-анализатор газов "Дозор-С-Ц" возможно сделав заказ в нашем интернет-магазине, либо, проконсультировавшись с нашими специалистами по телефону.
Количество линий связи | 3 |
Максимальное количество датчиков на одну линию связи:
|
|
Мощность одной линии связи:
|
4,3 Ватт 0,71 Ватт 0,3 Ватт 0,3 Ватт 0,43 Ватт |
Тип датчиков | с цифровым выходом, взаимозаменяемые |
Архивация данных в режиме реального времени | Есть |
Степень защиты корпуса БПС по ГОСТ 14254.1.1.2 | IP 65 |
Уровень звукового давления сигнализатора на расстоянии 1 м от сигнализатора | не менее 65 дБ |
Средняя наработка на отказ сигнализатора Критерий отказа |
не менее 35000 ч сигнал "ОТКАЗ" |
Полный средний срок службы сигнализатора, не менее | 12 лет |
Диапазон рабочих температур | от -40 до +50 °C |
Питание: - Основное - Резервное |
~220 В; ±24В ±24В |
Потребляемая мощность, не более | 40 Вт |
Выходные сигналы: - "сухие контакты реле" на каждую линию связи: "Порог1"-"Порог3", "Отказ" - выходной интерфейс RS-485 - сигнал "Отказ" |
Есть Есть Есть |
Линия связи БПС–ИП | до 800 м |
Габаритные размеры сигнализатора Ш х В х Г, мм: - БПС - датчик |
365 х 300 х 150 100 х 115 х 110 |
Габариты упаковки, Ш х В х Г, мм | 410 х 330 х 210 |
Масса составных частей сигнализатора: - БПС - датчик |
5,0 кг 0,4 кг |
№ | Вещество | Диапазон измерения | ПОРОГ 1 | ПОРОГ 2 | ПОРОГ 3 |
1 | Горючие газы,пары нефтепродуктов (CnHm):
|
0-50% НКПР
|
10% НКПР
|
20% НКПР
|
- |
2 | Метан (CH4) | - | 50% об. | 90% об. | - |
3 | Аммиак (NH3) | 0-120 (0-1500) мг/м3 | 20 (500) мг/м3 | 60 (1500) мг/м3 | 500 мг/м3 |
4 | Хлор (Cl2) | 0-5 (0-20) мг/м3 | 1,00 (5) мг/м3 | 5,00 (20) мг/м3 | - |
5 | Оксид азота (NO) | 0-30 (0-300) мг/м3 | 5 (50) мг/м3 | 15 (150) мг/м3 | - |
6 | Диоксид азота (NO2) | 0-15 мг/м3 | 5,0 мг/м3 | 15,0 мг/м3 | - |
7 | Сернистый газ (SO2) | 0-300 (0-1500) мг/м3 | 10,0 мг/м3 | 50,0 мг/м3 | - |
8 | Сероводород (H2S) | 0-50 мг/м3 | 10,0 мг/м3 | 30,0 мг/м3 | - |
9 | Кислород (O2) | 0-30% об. | 17,0% об. | 19,0% об. | - |
10 | Кислород (O2) | - | 19,0% об. | 23,0% об. | - |
11 | Кислород (O2) | - | 19,0% об. | 17,0% об. | - |
12 | Угарный газ (CO) | 0-120 мг/м3 | 20,0 мг/м3 | 100,0 мг/м3 | - |
13 | Диоксид углерода (CO2) | 0-1 % об. | 0,25 %об. | 0,5 %об. | - |
14 | Диоксид углерода (CO2) | - | 1 %об. | 2 %об. | - |
15 | Диоксид углерода (CO2) | - | 5 %об. | 20 %об. | - |
16 | Диоксид углерода (CO2) | - | 30 %об. | 40 %об. | - |
17 | Элегаз | - | 1000 мг/м3 | 5000 мг/м3 | - |
18 | Фреоны, хладоны (R22, R134a, R404a, R407c, R410) | 0-1500 (1500-15000) мг/м3 |
